3070-0324-30-15

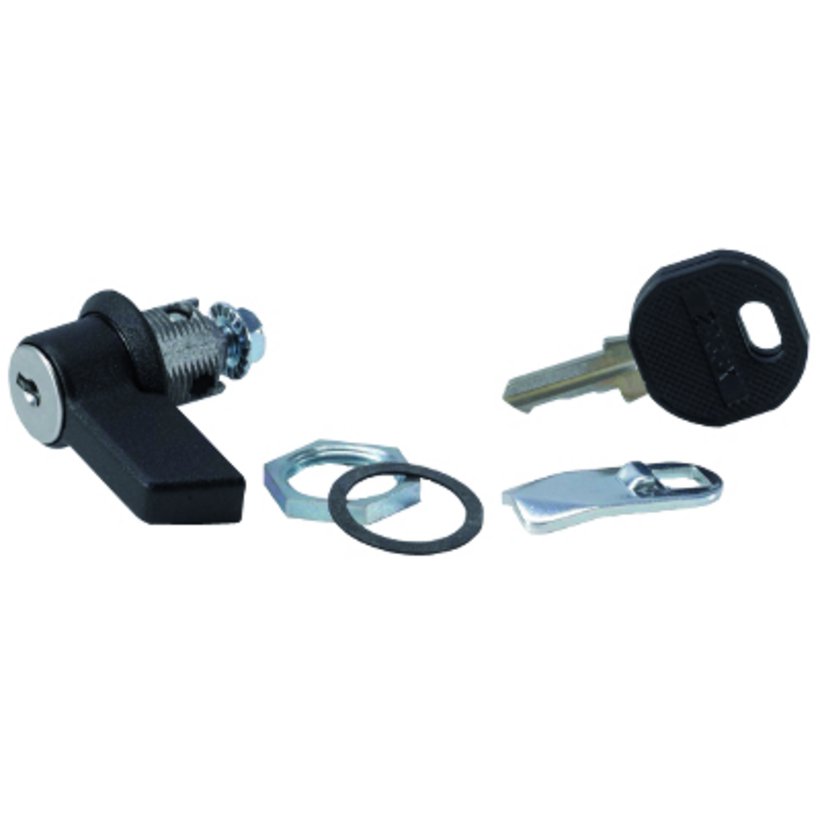

Knebel-Drehriegel, kleine Ausführung E1
- Für kleineres Ausbruchmaß
- Mit einseitigem Knebel
Produktbeschreibung
Einschraubbar
Rechts- und linksschließend einsetzbar
Der Schlüssel ist in beiden Stellungen abziehbar
Rundzylinder mit Edelstahlkappe
Technische Daten
-
Artikelnummer: 3070-0324-30-15
-
Material: Gehäuse und Knebel: Zinkdruckguß
Befestigungsteile: Stahl verzinkt -
Oberfläche: schwarz
-

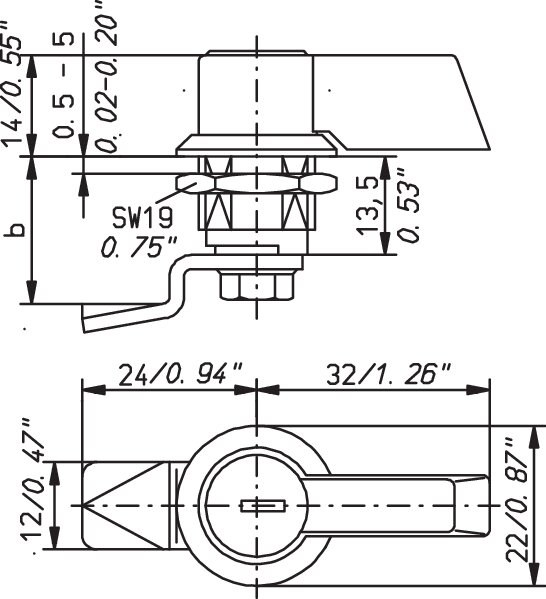

Maß b: 13.5 mm
-
Schließweg: 90 °
-

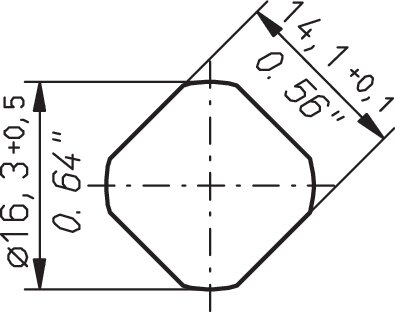

Einbauöffnung: ø 16,3 / VK 14,1
-
Befestigung: anschraubbar
-
Gehäusehöhe: 13.5 mm
-
Schließung: 2233
-
Schließzungenlänge: 24 mm
- 1 Knebel-Drehriegel, Schließzunge, Dichtung mit Befestigungsmutter und 1 Schlüssel
3070-0022-33-00
Ersatzschlüssel
Schließung
2233
Material
Neusilber, Griff Polyamid
Oberfläche
Griff schwarz
0335-1010-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1010-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1210-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1210-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-5010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-5010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-6010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-6010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-8010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-8010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
CAD-Daten und weitere Darstellungen:
