3070-0908-00-01

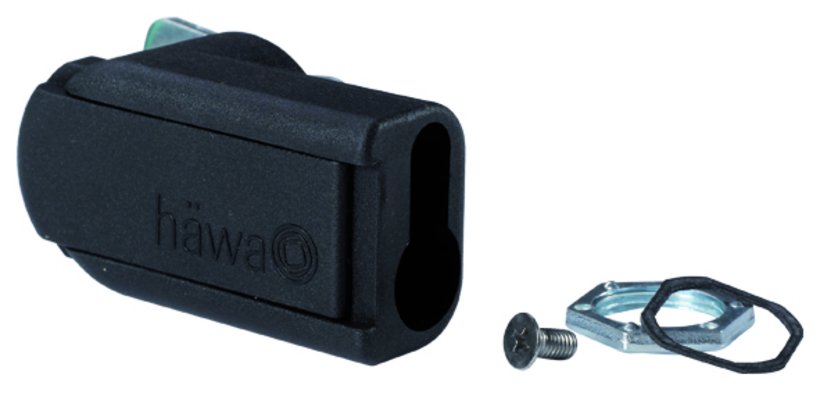

Kompaktgriff für Profilhalbzylinder
- Patentiert
- Geringe Aufbauhöhe
- Schließanlagenfähig
- Ersetzt handelsübliche Drehriegel
- Schutzart IP65
Produktbeschreibung
Speziell für häwa (Wand-) Gehäuse Serie 33 entwickelt passt der Kompaktgriff in alle gängigen Drehriegelausbrüche (20,1 x 22,5; 20,2 x 23,1 oder ø23,1 mm)
Einschraubbar
Rechts- und linksschließend einsetzbar
Schutzleiteranschluss nach DIN EN 61439-1
Rüttel- und vibrationssicher mit eingebautem Profil-Halbzylinder nach DIN 18252 (EN1303)

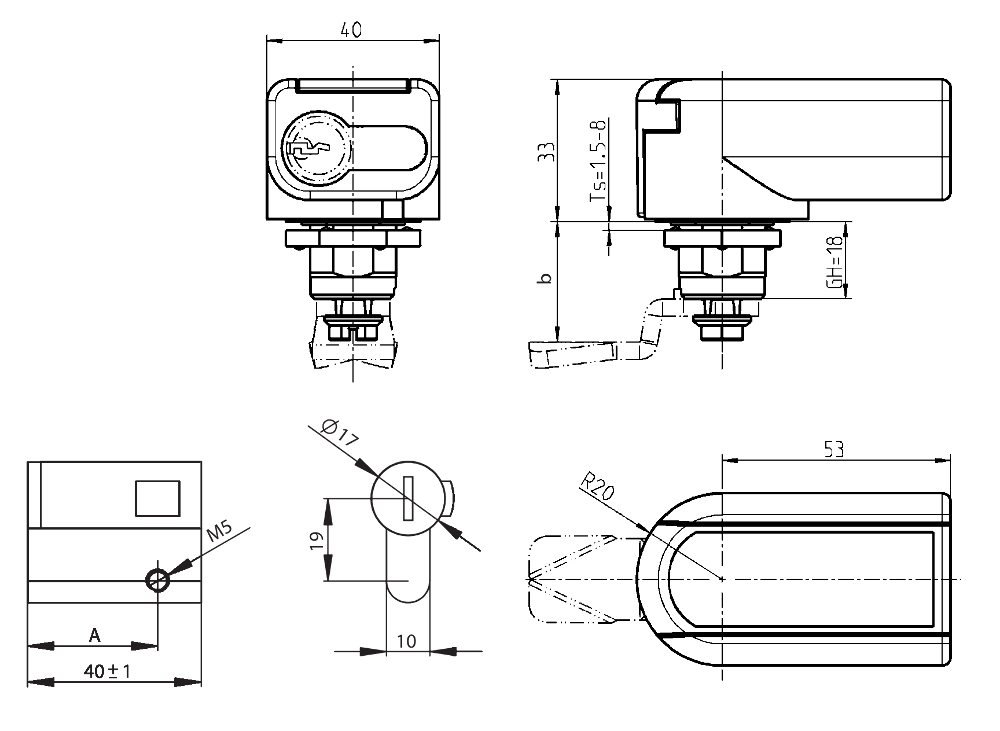

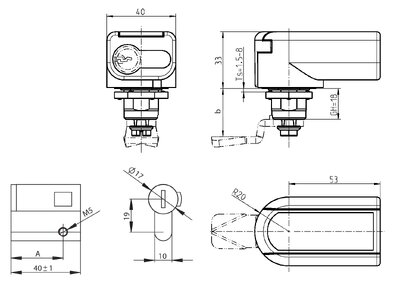

Technische Daten
-
Artikelnummer: 3070-0908-00-01
-
Material: Griff: Polyamid GF 30% schwarz, Gehäuse GDZn roh, Schließzunge und Befestigungsteile: Stahl verzinkt
-
Oberfläche: verchromt
-
Schließzungenlänge: 45 mm
-
Schutzart: IP65
-
Schließung: abschließbar mit Profilhalbzylinder
-
Schließhöhe: 20 mm
Hinweis
- Der Kompaktgriff nimmt alle Profil-Halbzylinder nach DIN 18252/EN1303 mit Maß A = 30 mm und einer Gesamtlänge von 40 mm +/- 1 mm in sich auf.
- 8-fach verstellbare Schließdaumen
- feststehende Schließdaumen zwischen 3 und 5 Uhr Schließstellung.
- Der Einsatz von Druckknopf Profil-Halbzylinder und Blindstopfen ist nicht möglich.
- Zu den passenden Profil-Halbzylindern zählen diverse Modelle der führenden Hersteller von Verschlusssystemen wie z.B. VW E1-E17; Ronis A C E und Sonderschließung EDF; Southco Standardschließung zum Beispiel CH 751; Siemens E012; Lowe&Fletcher Euro Locks 92 Serie; Spanien Sonderschließung 220 und 221; Japan No. 0200; Standardschließungen von EMKA und DIRAK
- 1 Kompaktgriff mit Schließzunge, Befestigungsteilen, Dichtung und Schraube zur Profil-Halbzylinderbefestigung (ohne Schließzylinder).
