3070-7604-19-01

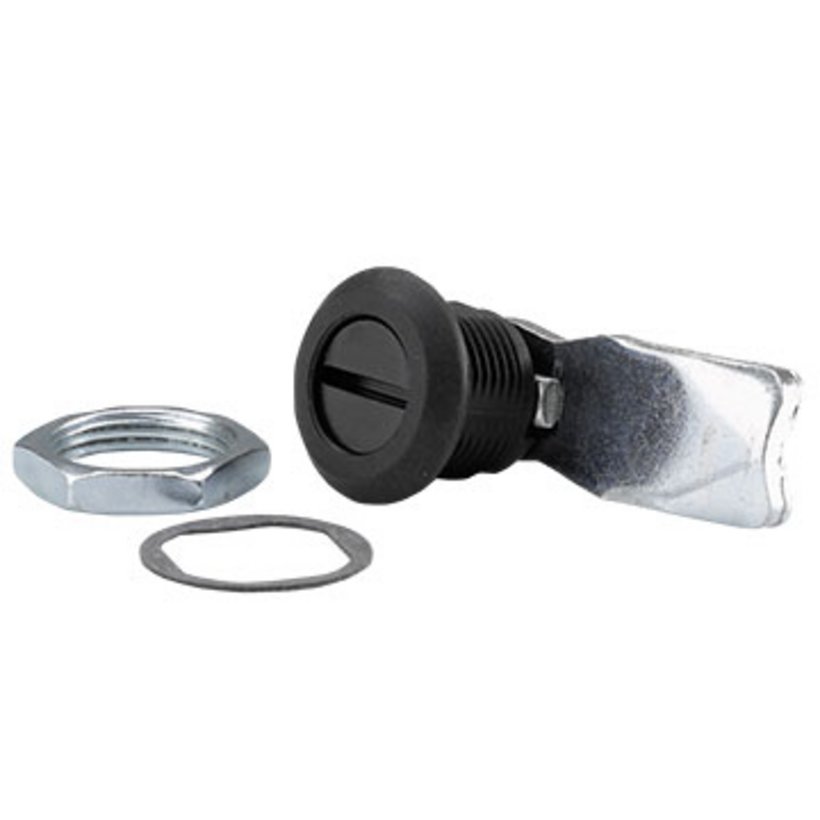

Drehriegel vormontiert
- Auslieferungszustand: für Schließung von 12 nach 9 Uhr (bei senkrecht stehender Schließzunge).
Produktbeschreibung
Drehriegel vormontiert, einschraubbar.
Rechts- und linksschließend einsetzbar.
Einbau ohne Demontage möglich.
Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.
Betätigungsbolzen grundsätzlich aus Metall.
Technische Daten
-
Artikelnummer: 3070-7604-19-01
-
Maß L: 45 mm
-
Material: GDZn
-
Oberfläche: schwarz
-
Ausführung: Schlitz 2 mm
-
Maß b: 22 mm
-
Schließweg: 90 °
-
Einbauöffnung: 22,5 x 20,1 mm
-
Schutzart: IP65
Hinweis
- Durch Drehen der Schließzunge und des gesamten Drehriegels um 90° sind die Drehriegel passend für Linksanschlag umgerüstet. Andere Ausführung auf Anfrage.
- Ein Drehriegel komplett wie auf Explosionszeichnung gezeigt, Mutter lose.
3070-0031-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 6 mm
3070-0032-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 7 mm
3070-0033-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 8 mm
3070-0034-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Doppelbart 3 mm
3070-0035-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Doppelbart 5 mm
3070-0036-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Dreikant 7 mm
3070-0037-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Dreikant 8 mm
3070-0304-23-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Kleine Ausführung
3070-0304-28-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Große Ausführung
0335-1010-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1010-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1210-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1210-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-5010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-5010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-6010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-6010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-8010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-8010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
