Drehriegel vormontiert

Downloadcenter

Newsletter

Merkzettel

Auslieferungszustand: für Schließung von 12 nach 9 Uhr (bei senkrecht stehender Schließzunge).

Produktbeschreibung

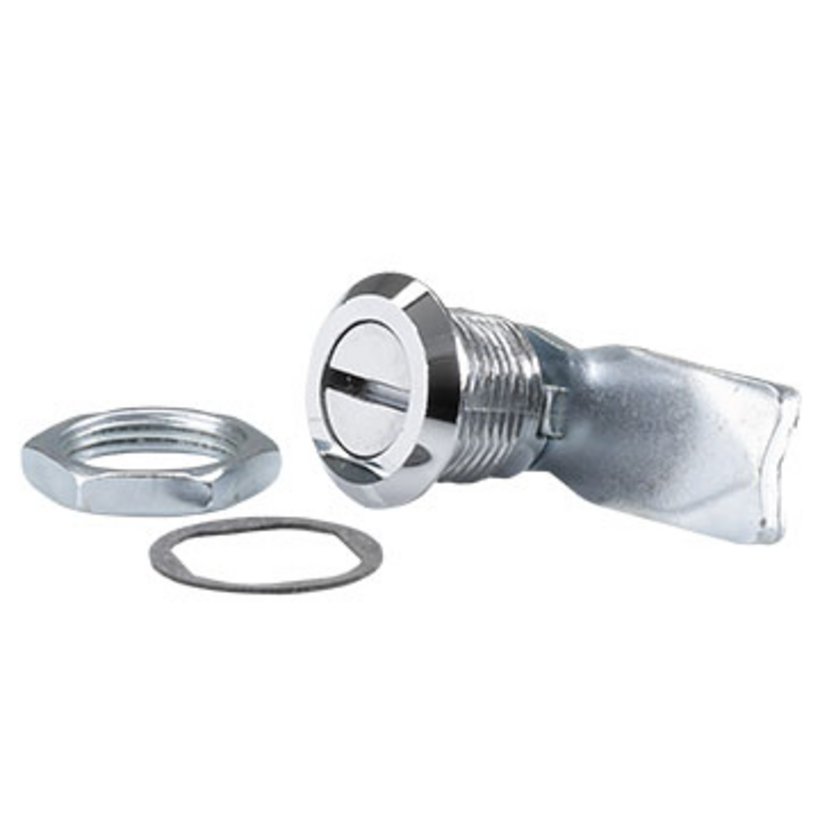

Drehriegel vormontiert, einschraubbar.

Rechts- und linksschließend einsetzbar.

Einbau ohne Demontage möglich.

Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.

Betätigungsbolzen grundsätzlich aus Metall.

Technische Daten

Artikelnummer: 3070-7504-19-00
Maß L: 45 mm
Material: GDZn
Oberfläche: verchromt
Ausführung: Schlitz 2 mm
Maß b: 18 mm
Schließweg: 90 °
Einbauöffnung: 22,5 x 20,1 mm
Schutzart: IP65

Hinweis

Durch Drehen der Schließzunge und des gesamten Drehriegels um 90° sind die Drehriegel passend für Linksanschlag umgerüstet. Andere Ausführung auf Anfrage.

Oops, an error occurred! Code: 20250122074644f33c8434

Als PDF speichern Direkt-Anfrage

Drehriegel vormontiert

Drehriegel vormontiert, einschraubbar.
Rechts- und linksschließend einsetzbar.
Einbau ohne Demontage möglich.
Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.
Betätigungsbolzen grundsätzlich aus Metall.


3070-7504-11-00	Vierkant 6 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-11-01	Vierkant 6 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-11-05	Vierkant 6 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-12-00	Vierkant 7 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-12-01	Vierkant 7 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-12-03	Vierkant 7 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-12-05	Vierkant 7 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-13-00	Vierkant 8 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-13-01	Vierkant 8 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-13-03	Vierkant 8 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-13-05	Vierkant 8 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-13-33	Vierkant 8 mm	Kunststoff	schwarz	35 mm	18 mm
3070-7504-14-00	Doppelbart 3 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-14-01	Doppelbart 3 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-14-03	Doppelbart 3 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-14-05	Doppelbart 3 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-14-33	Doppelbart 3 mm	Kunststoff	schwarz	35 mm	18 mm
3070-7504-15-00	Dreikant 8 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-15-01	Dreikant 8 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-15-03	Dreikant 8 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-15-05	Dreikant 8 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-16-00	Daimler-Benz	GDZn	verchromt	45 mm	18 mm
3070-7504-16-01	Daimler-Benz	GDZn	schwarz	45 mm	18 mm
3070-7504-16-03	Daimler-Benz	Kunststoff	schwarz	45 mm	18 mm
3070-7504-16-05	Daimler-Benz	Edelstahl	Blank	45 mm	18 mm
3070-7504-16-33	Daimler-Benz	Kunststoff	schwarz	35 mm	18 mm
3070-7504-17-00	Dreikant 7 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-17-01	Dreikant 7 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-17-03	Dreikant 7 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-17-05	Dreikant 7 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-18-00	Doppelbart 5 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-18-01	Doppelbart 5 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-18-03	Doppelbart 5 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-18-05	Doppelbart 5 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-18-33	Doppelbart 5 mm	Kunststoff	schwarz	35 mm	18 mm
3070-7504-19-00	Schlitz 2 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-19-01	Schlitz 2 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-19-03	Schlitz 2 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-19-05	Schlitz 2 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-73-03	Knebelgriff	Kunststoff	schwarz	45 mm	18 mm
3070-7504-84-03	Sterngriff	Kunststoff	schwarz	45 mm	18 mm
3070-7604-11-00	Vierkant 6 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-11-01	Vierkant 6 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-11-05	Vierkant 6 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-12-00	Vierkant 7 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-12-01	Vierkant 7 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-12-03	Vierkant 7 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-12-05	Vierkant 7 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-13-00	Vierkant 8 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-13-01	Vierkant 8 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-13-03	Vierkant 8 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-13-05	Vierkant 8 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-14-00	Doppelbart 3 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-14-01	Doppelbart 3 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-14-03	Doppelbart 3 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-14-05	Doppelbart 3 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-15-00	Dreikant 8 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-15-01	Dreikant 8 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-15-05	Dreikant 8 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-16-00	Daimler-Benz	GDZn	verchromt	45 mm	22 mm
3070-7604-16-01	Daimler-Benz	GDZn	schwarz	45 mm	22 mm
3070-7604-16-05	Daimler-Benz	Edelstahl	Blank	45 mm	22 mm
3070-7604-17-00	Dreikant 7 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-17-01	Dreikant 7 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-17-05	Dreikant 7 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-18-00	Doppelbart 5 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-18-01	Doppelbart 5 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-18-03	Doppelbart 5 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-18-05	Doppelbart 5 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-19-00	Schlitz 2 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-19-01	Schlitz 2 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-19-05	Schlitz 2 mm	Edelstahl	Blank	45 mm	22 mm
